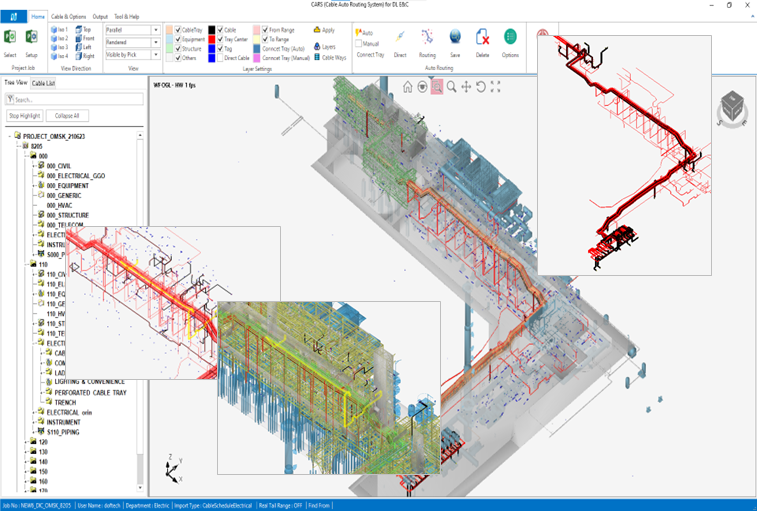

CARS
형상 정보 (Equipment, Structure 등)
Tray routing 정보 (Cable Tray / Cableway 등)
정형화된 Cable Schedule Import (전기/계장)
Cable Schedule Revision 데이터 관리
상세 조건 별 Cable Tray Auto Connection 구현
최단 거리 최적화 Logic 구현
Routing 시 특정 Tray 경유 필수 / 회피 기능
개별 Tray 별 Fill Ratio Check & Report 하여 Cable 3D Modeling 최적화
Cable Length 를 산출하여 Cable Schedule Update 및 Report 생성 (Excel Export)
완료된 Cable을 S3D 에 자동 Modeling

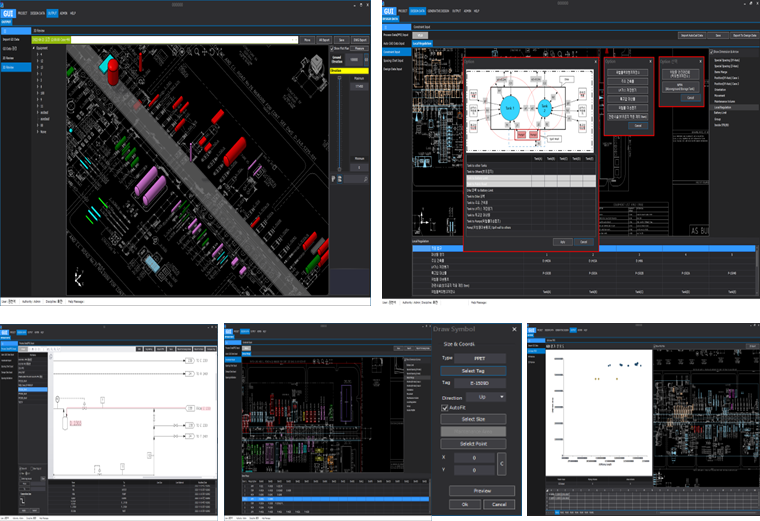

Equipment Layout Automation System
Process Data (PFD) Input 및 From / To 데이터 생성
AutoCAD Data Input (On/Off PlotPlan)
Constraint 정보 입력 (Battery Limit, Special Spacing등)
GD (Generative Design)평가 분포도
Export to 2D Review
기기별 Information 확인
기기 XY이동 및 Elevation 변경
이전 버전 Case와 비교
Export to AR, DWG
AR 비교 Table 제공

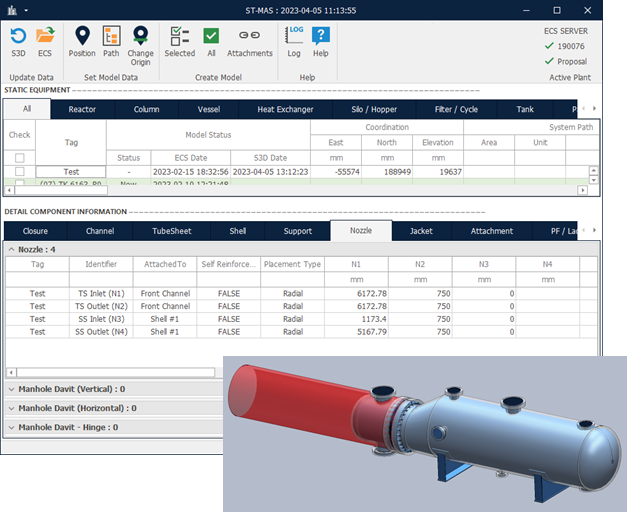

S3D Static Modeling Automation System
Compress data를 연계하여 S3D Equipment Modeling 자동화
시스템을 통해 생성된 3D Model Data Loading
Position 지정
System Hierarchy 지정
Attachment Item (Lifting Lug, Trunnion, …)
User가 설정한 Unit으로 변환
(Pressure, Temperature, Weight, Distance, …)
Import Compress xml
시스템 Catalog Symbol 구축
data를 통한 S3D Modeling 자동 생성
간섭 체크 및 물량 산출 가능

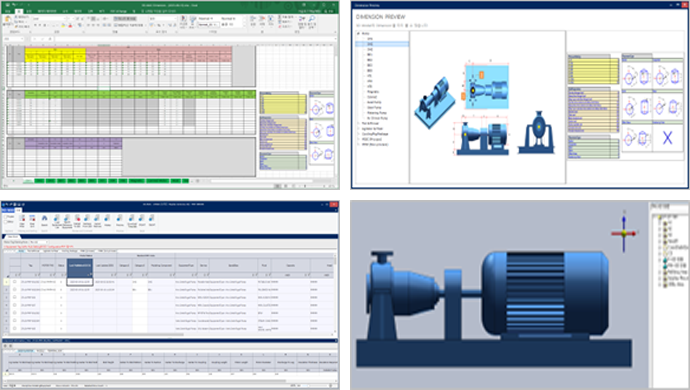

Rotating Equipment Modeling Automation System
기기 정보를 관리하고 S3D에서 이를 활용한 Parametric Modeling 자동화
대량의 Model Dimension (Parameter)값을 일괄 입력/Update 기능 제공
ECS Equip. List DB와 연계하여 정확한 기기 List와 모델링 status를 관리
시스템 전체 DB에서 기기 Type별 Design spec을 검색하여 유사 기기를 조회하고,현 Project에 모델링 재사용
정확한 Parameter값을 입력하고, 확인하기 위한 Preview 기능 제공
Type 별로 Hierarchy를 구성하여 검색 용이
현재 ECS의 데이터의 이전 값을 비교하여 Update 내용을 확인 또는 재사용
기입한 Dimension 값을 이용한 Modeling Automation 구현

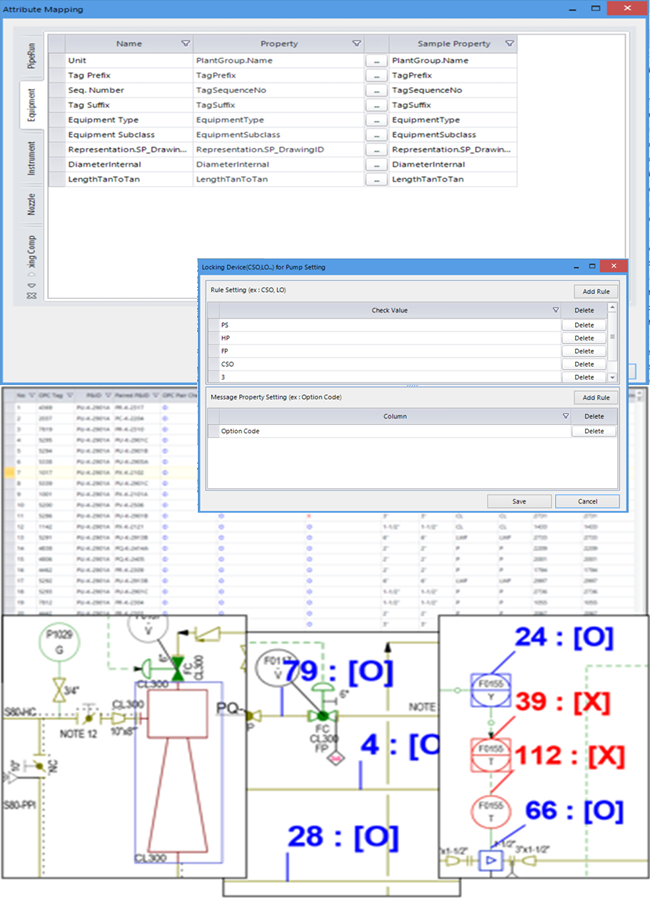

SPPID Auto Check
HEXAGON SP P&ID 자동 품질관리 시스템 (오류 감소 및 잘못된 프로세스 엔지니어링 설계 감지)
SPPID 연계하여 장치 및 파이프 속성 설정
30개 이상의 다양한 검사 규칙 (장비, 계기 등) ex. 라인 넘버(사이즈-유체코드-넘버링-재질-보온재 등) 데이터 정합성 검사 ex. 계기 타입 별 코드(FT = Flow Transmitter 등) 데이터 정합성 검사
사용 가능한 규칙 사용자 지정(사용자 정의 규칙)
시스템 또는 파일로 Q/C 결과 보고
PDF 파일로 검증 결과 확인
선택한 규칙, 도면 별로 PDF 파일 생성
Q/C에 SP P&ID 라이센스 불필요

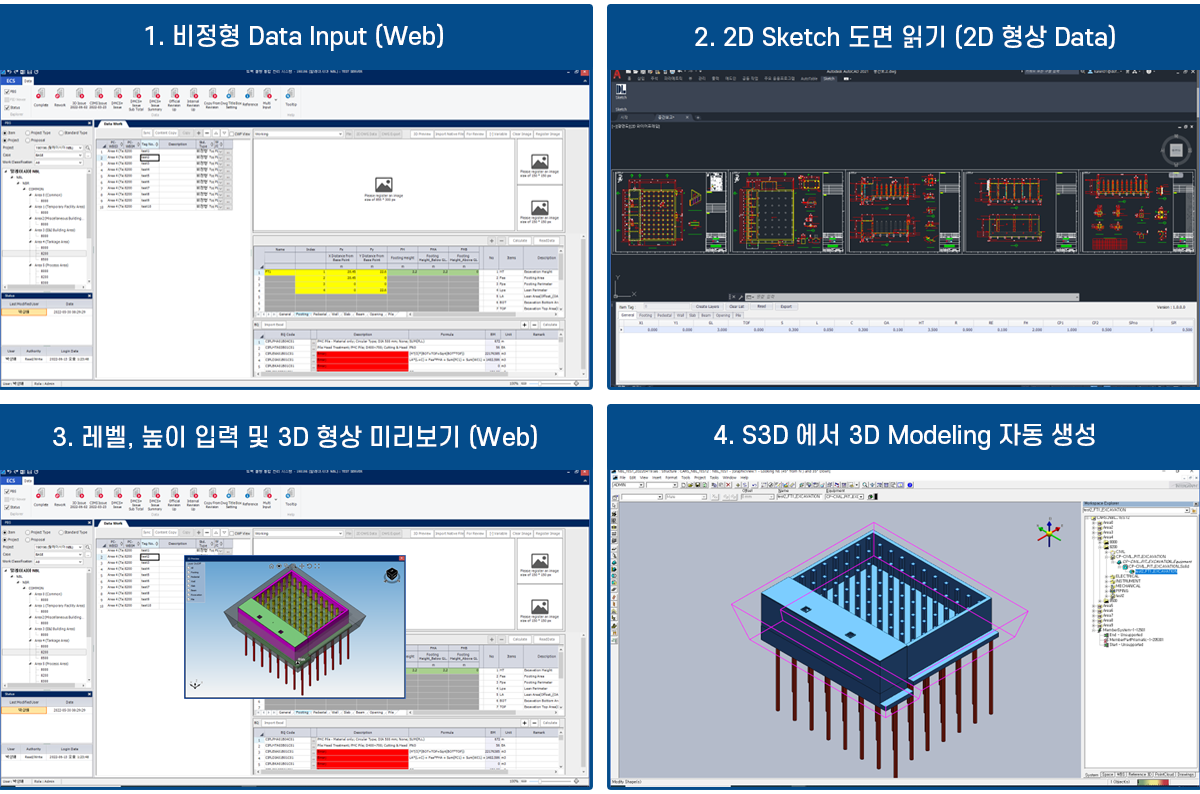

S3D 비정형 EQ. Foundation 자동 모델링
복잡한 형상의 비정형 구조물 자동 3D Modeling 시스템
Footing
Pedestal
Wall
Opening
Beam
Slab
Pile
Excavation

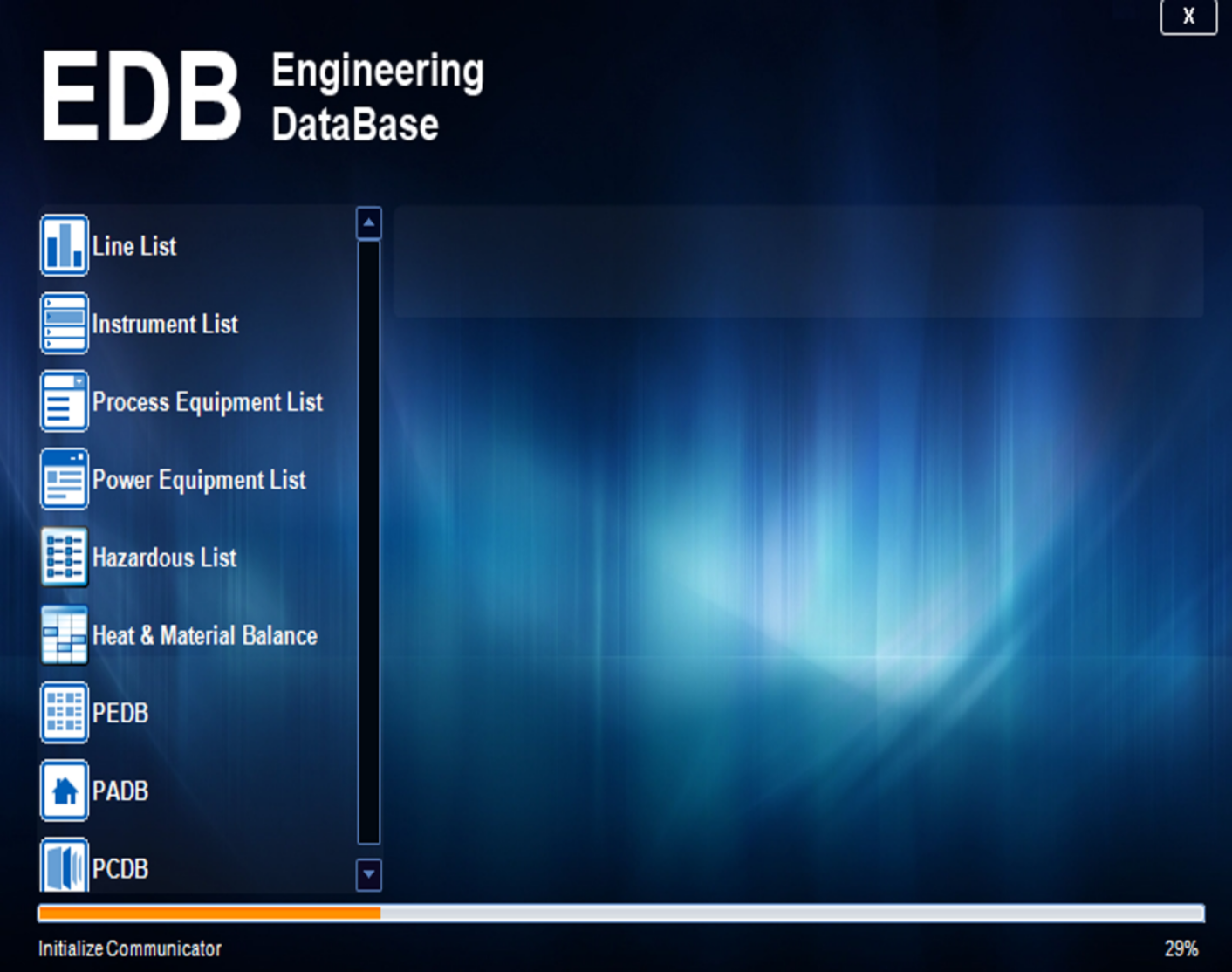

EDB (Engineering Database)
엑셀 시트로 관리 되던 데이터를 데이터베이스화 하여 다른 시스템 연동을 통한 업무 능률 향상

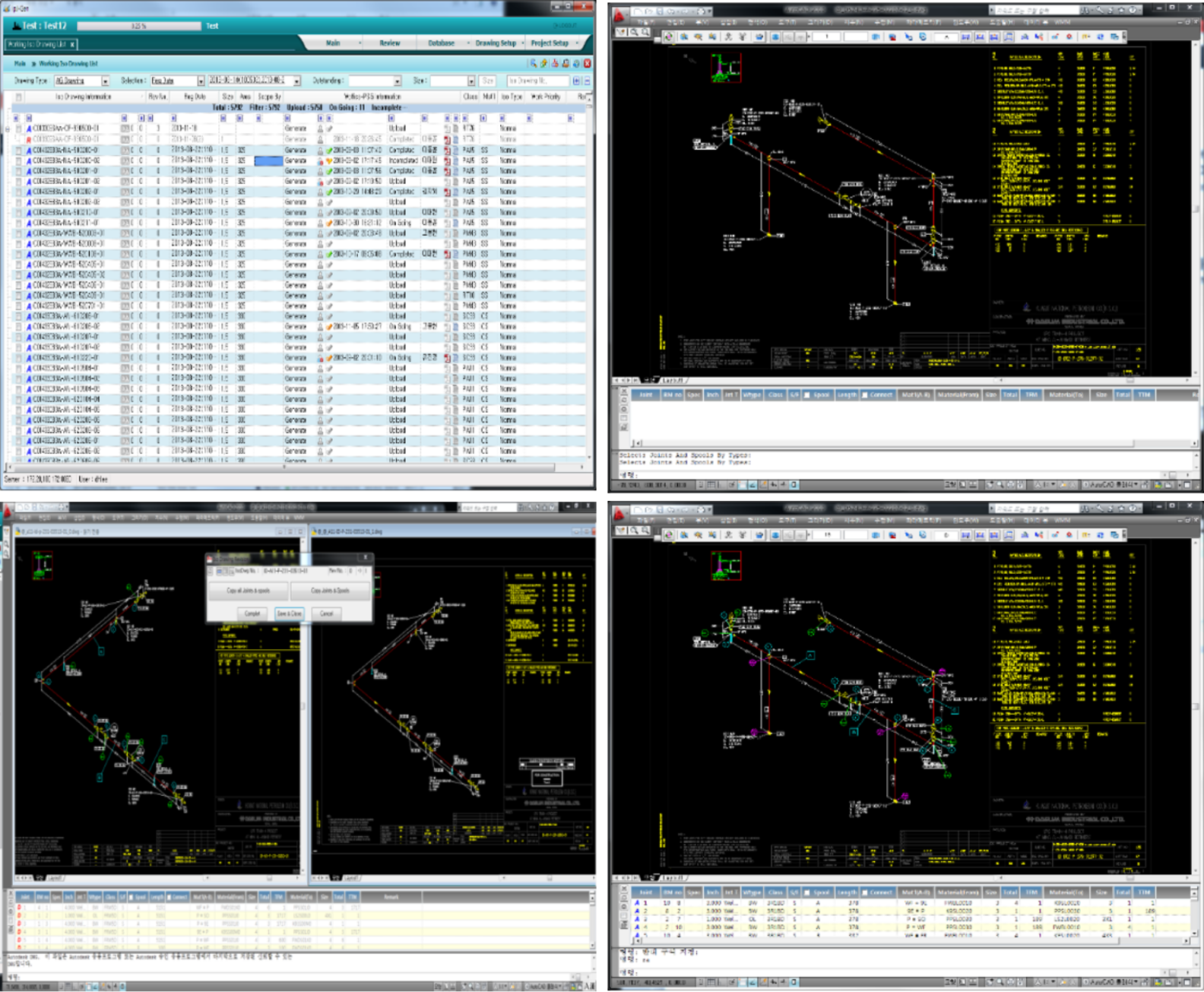

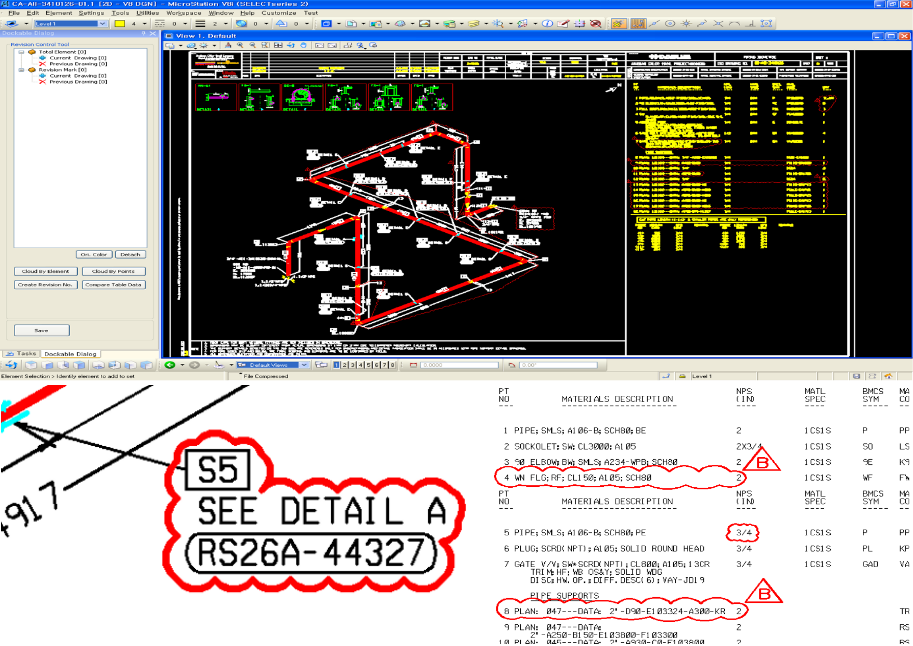

ISSUE –R
ISO Drawing의 Revision 발생 시 최소 M/H 로 Revision을 처리하여 관리하는 시스템

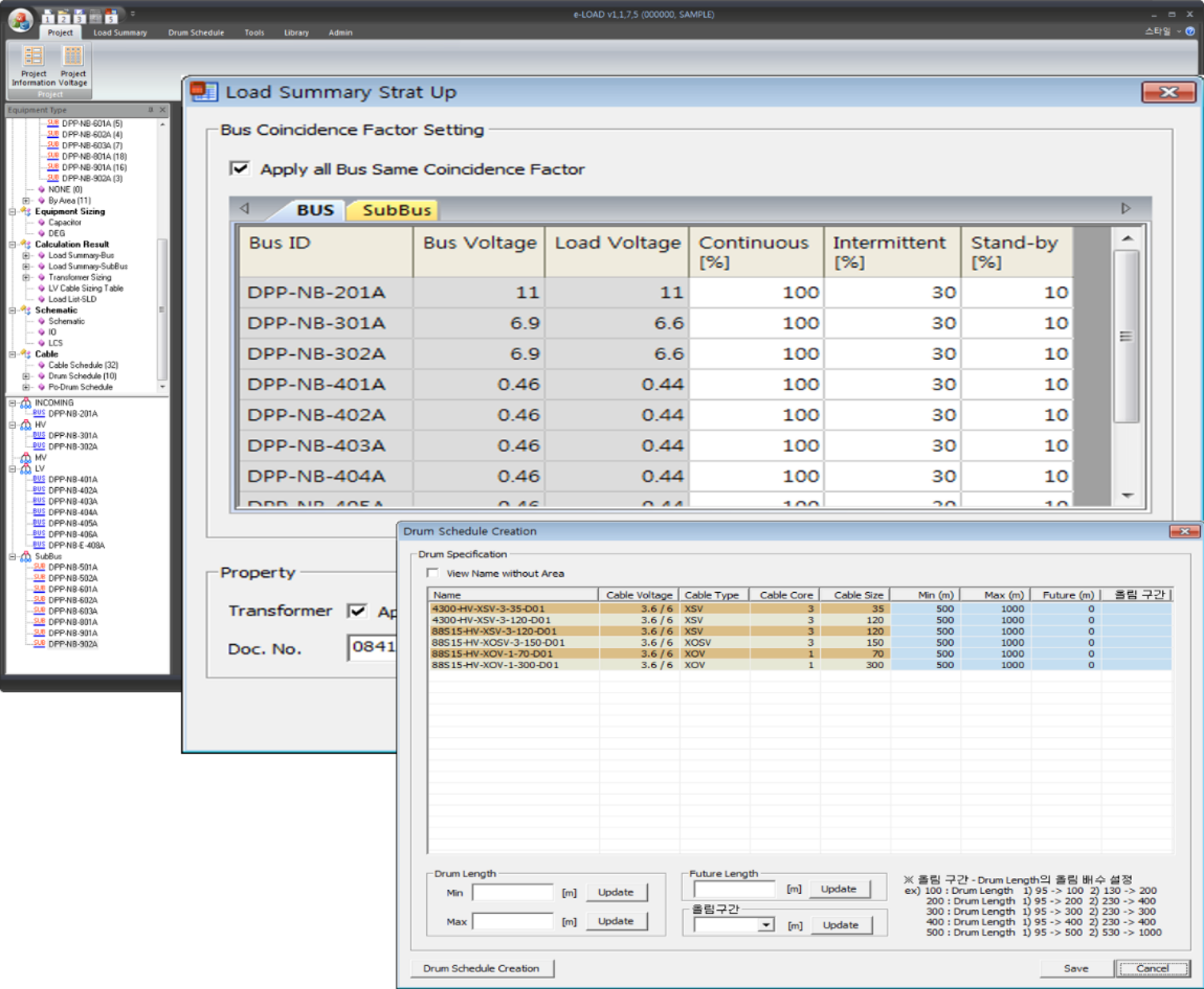

E-LOAD
Electrical Load 관련 Data 통합 관리로 산출물의 자동화 구현을 통한 M/H 절감 및 산출물 정확도 향상
Load Summary Excel Import
Assign Load Bus
Virtual Load Summary
Cable Schedule Import
Cable BOM Summary
Drum Naming Rule Setting
Drum Schedule Creation
PSJG(Piping Spool Joint Generator System)
플랜트 현장의 공사물량/작업 관리 및 품질/안전/자원을 관리하는 시스템
반복작업에 대한 단축키 기능
Joint 현황 실시간 Monitoring 확인
변경된 정보 구 버전 비교가능 · 자동연결
